一、试验目的

某电镀集控中心有电镀含镍废水，，，，，，，，镍离子浓度超标无法知足排放要求，，，，，，，，要求排放废水镍离子浓度降低至＜0.5 mg/L，，，，，，，，拟接纳树脂法处置惩罚。。。。。。通过应用试验，，，，，，，，选择合适的树脂及工艺，，，，，，，，同时获得镍吸附效果、吸附容量、洗脱效果等试验，，，，，，，，为工业应用提供支持。。。。。。

二、试验条件

1、树脂型号：D851、ZGA451、ZGA351\ZGA454。。。。。。

2、玻璃交流柱φ25×300、量筒、烧杯、恒流泵等；；；；；；；

3、试验试剂：氢氧化钠，，，，，，，，盐酸等；；；；；；；

4、电镀废水，，，，，，，，（客户提供三股含镍废水）

注：A水样为车间电镀废水客户经由D113树脂处置惩罚后的料液，，，，，，，，B、C水样为未处置惩罚过的电镀废水

水样	Ni（mg/L）	TDS（mg/L）	pH
A水样	48.13	4900	7.61
B水样	487.8	12000	1.48
C水样	1300	34500	0.92

检测仪器，，，，，，，，pH计，，，，，，，，ICP-OES电感耦合等离子发射光谱仪。。。。。。

三、试验要领

1、量取100 ml树脂，，，，，，，，带水装填到玻璃交流柱中，，，，，，，，坚持树脂层内无气泡，，，，，，，，用水将树脂洗濯至出水澄清，，，，，，，，树脂层上坚持5~10cm高水层。。。。。。

2、将含镍废水以5BV/h从上向下通过树脂层，，，，，，，，每5BV网络流出液，，，，，，，，检测出水镍离子浓度和pH。。。。。。纪录收整体积、pH、镍离子浓度。。。。。。

四、试验一，，，，，，，，D851螯合树脂单柱处置惩罚试验

1、取D851树脂柱三只，，，，，，，，将三股含镍废水划分通入D851树脂柱运行，，，，，，，，运行流速5BV/h。。。。。。

2、运行试验数据

累积处置惩罚倍量（BV)	A出水		B出水		C出水
	Ni+(mg/L)	pH	Ni+(mg/L)	pH	Ni+(mg/L)	pH
5	19	11.50	27	11.53	10	2.79
10	19	11.49	22.7	11.47	81	1.41
15	17.4	11.45	23.4	11.35	66	1.91

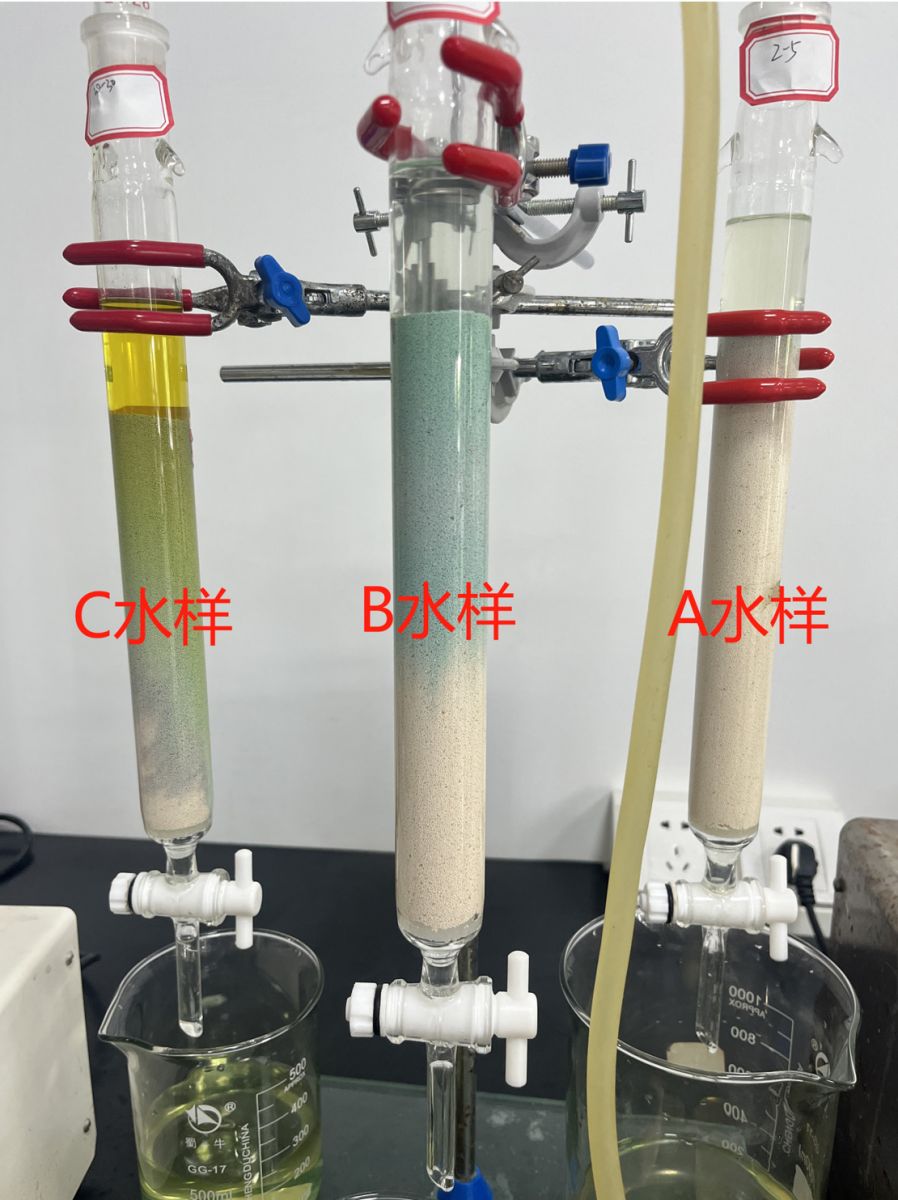

    3、试验运行图片

4、试验情形说明

将A、B、C水样划分通过D851运行，，，，，，，，树脂柱泛起了差别征象，，，，，，，，通入A水样后树脂柱无显着转变，，，，，，，，B水样和C水样通入后树脂柱泛起了显着色带。。。。。。

由于电镀废水中镍的保存形式主要为络合形式的化学镍保存，，，，，，，，D851螯合树脂的镍吸附效果不佳，，，，，，，，出水未能抵达标准，，，，，，，，后续对A水样举行破络后，，，，，，，，通过应用试验，，，，，，，，选择合适的树脂和处置惩罚工艺。。。。。。

五、试验二，，，，，，，，将水样破络处置惩罚后，，，，，，，，再接纳树脂处置惩罚

1、含化学镍废水举行破络处置惩罚，，，，，，，，破络要领：取A水样2 L于量杯中，，，，，，，，加入H₂SO₄调理pH至 4.00，，，，，，，，每1L水样加入100ml 7.5% H₂O₂，，，，，，，， 60℃条件下搅拌2h。。。。。。

2、破络后的废水，，，，，，，，先通过D851树脂柱中运行，，，，，，，，再次划分经由ZGA451Cl阴离子树脂柱运行。。。。。。

3、运行试验数据

	D851	D851→ZGA451Cl
累积处置惩罚倍量（BV)	出水Ni+（mg/L）	出水Ni+（mg/L）
进料	56.3	/
5	11.5	1.05
10	14.3	9.96
15	10.2	38.3

4、试验图片

5、试验情形说明

将破络后的废水通过D851树脂柱运行，，，，，，，，树脂层爆发许多气泡，，，，，，，，将树脂层中料液所有顶出，，，，，，，，剖析是水样破络时间较短，，，，，，，，H₂O₂未反应完全，，，，，，，，料液在树脂层中继续反应爆发大宗气泡。。。。。。

运行10BV后树脂层上部变为蓝绿色，，，，，，，，说明一部分解学镍转化为阳离子形式的镍离子，，，，，，，，被吸附到树脂上。。。。。。

从运行试验数据看，，，，，，，，含化学镍废水破络后，，，，，，，，D851树脂运行出水镍离子浓度有下降，，，，，，，，但出水中镍离子浓度依然无法抵达排放标准。。。。。。将D851出水，，，，，，，，通过ZGA451Cl阴树脂柱运行，，，，，，，，发明ZGA451Cl阴树脂对废水中镍基本无吸附效果。。。。。。

六、试验三，，，，，，，，含化学镍废水破络2h，，，，，，，，安排20h再通过树脂处置惩罚

1、化学镍废水破络60℃2h，，，，，，，，安排20h后，，，，，，，，废水通过D851螯合树脂运行，，，，，，，，再将D851出水划分经由ZGA351Cl、ZGA451Cl阴树脂运行，，，，，，，，运行流速5BV/h。。。。。。

2、运行试验数据

	D851	D851→ZGA351Cl	D851→ZGA451Cl
累积处置惩罚 倍量（BV)	出水Ni含量（mg/L）	出水Ni含量（mg/L）	出水Ni含量（mg/L）
进料	46.1	/	2.75
5	0.97	0.39	0.39
10	1.29	1.31	0.61
15	2.59	1.36

3、试验图片

4、试验情形说明

废水破络安排20h后，，，，，，，，D851运行出水镍离子下降较显着，，，，，，，，说明废水在安排历程中，，，，，，，，水中残留的H2O2会继续起到破络作用，，，，，，，，化学镍转化成阳离子形式镍离子更多。。。。。。D851出水再经由ZGA351Cl树脂柱运行，，，，，，，，出水镍离子浓度基本无转变。。。。。。D851出水再经由ZGA451Cl树脂柱运行，，，，，，，，出水镍离子浓度有降低，，，，，，，，但依然达不到标准，，，，，，，，之后将阴树脂改为ZGA454举行运行。。。。。。

六、试验四，，，，，，，，延伸破络时间，，，，，，，，改变阴树脂处置惩罚

1、含镍废水A水样破络60℃2h，，，，，，，，安排时间48 h后，，，，，，，，废水通过D851螯合树脂运行，，，，，，，，再将D851出水经由、ZGA454Cl阴树脂运行，，，，，，，，运行流速5BV/h。。。。。。

2、运行试验数据

	D851	D851→ZGA454Cl
累积处置惩罚倍量（BV)	出水Ni含量（mg/L）	出水Ni含量（mg/L）
5	0.15	0.17
10	0.03	0.06
15	0.06	0.03

3、含镍废水A水样破络60℃2h，，，，，，，，安排时间48 h后，，，，，，，，废水经由D851树脂柱运行，，，，，，，，运行出水镍离子浓度小于0.5mg/L，，，，，，，，试验效果说明，，，，，，，，反应时间越长，，，，，，，，破络反应更完全。。。。。。后续将60℃破络反应时间延上举行试验。。。。。。

七、试验五，，，，，，，，延伸破络时间，，，，，，，，单独接纳D851树脂处置惩罚

1、电镀废水A水样60℃破络时间延伸至20 h，，，，，，，，破络后，，，，，，，，废水通过D851螯合树脂运行，，，，，，，，运行流速5BV/h。。。。。。

2、运行试验数据

累积处置惩罚倍量（BV)	D851出水Ni含量（mg/L）
5	0.26
10	0.13
15	0.09
20	0.07
25	0.05
30	0.05

3、试验情形说明

含镍废水破络后，，，，，，，，通过D851树脂柱运行，，，，，，，，出水镍离子浓度可以降低至0.07 mg/L，，，，，，，，可以抵达排放标准，，，，，，，，说明增添破络时间后，，，，，，，，化学镍基本完全转化为镍离子。。。。。。

八、试验效果与讨论

1、D851螯合树脂直接用于电镀化学镍废水接纳镍效果不佳，，，，，，，，剖析是由于化学镍多以络合形式保存，，，，，，，，螯合树脂和阴离子树脂均无法去除化学镍。。。。。。

2、接纳7.5% H₂O₂对料液中的化学镍举行破络20h，，，，，，，，将化学镍转化为阳离子形式镍离子，，，，，，，，通过D851螯合树脂运行，，，，，，，，出水镍离子浓度降低至0.07 mg/L，，，，，，，，知足排放要求。。。。。。

3、在工业应用中，，，，，，，，先将电镀废水中的化学镍举行破络，，，，，，，，再接纳D851螯合树脂举行镍接纳，，，，，，，，可以抵达排放标准。。。。。。



 宁波新宝gg创造奇迹树脂有限公司

                                       手艺部

                                       2024.5.29
